有線防盜報警器因為穩定，價格實惠，所以受到一般工程商的信賴，對于一般不是專業的人員來說，似乎連接有線探測器和防盜報警主機有點困難，此文將詳細介紹如何使用有線防區及有線探測器與報警系統之間的連接。

首先我們介紹一些基本知識：

線尾電阻（或者線末電阻）英文EOL Resistor: 線尾阻（EOL，End of Line）回路，電路特點是回路終端接入電阻，回路對地短路會觸發電路接點動作，如在系統布防時，回路斷線或短路均會觸發報警。 學名稱為線尾電阻，各個廠家的阻值不一樣，安在各種探測器上，也就是線路的末端。用常閉量串接在電路中，用常開量并聯在電路中，報警時，主機會檢測到電阻值的改變，換句話說，只要探測器輸出到主機的電阻不是2.2K左右，就會報警。任務是防破壞用，你剪斷線或者短路也會報警。

報警主機中的末端電阻連接方法:

常閉回路（NC）： 短路正常，斷路報警。這種電路形成的缺點是：若有人對線路短路，該探頭就失去作用。報警主機就無法識別是人為的短路。
常開回路（NO）： 短路報警，斷路正常。這種電路形成的缺點是：若有人對線路斷路（剪斷信號線），該探頭失去作用。報警主機就無法識別是人為的段路。
線尾阻EOL：短路正常，斷路報警。這種電路形成的優點是：若有人破環線路（短路回斷路），報警主機都能報警。 短路報警，斷路故障，阻值為.2.2K為正常。這種電路形式的優點是：對短路和斷路作出不同的反應，特別是適合煙感探頭和緊急按紐，如果是老鼠咬段或因幫東西而扯斷，報警主機認為該回路故障。

報警主機AUX，Z-， Z+ 的含義：

不同于無線探測器使用電池供電， 通常有線探測器使用直流電壓供電，報警主機的AUX為探測器電源輸出端向有線探測器提供電源。通常報警主機AUX輸出的電壓值為DC12V，DC14V。
Z- 表示的是有線防區的負極，一般Z-接地（GND）， Z+ 表示的是有線防區的正極，通常帶有一定的電壓。

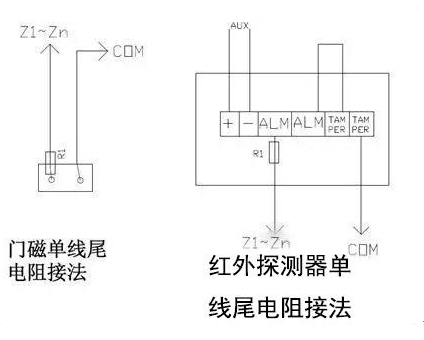

有線門磁紅外的連接方法：

多個有線探測器如何連接到一個有線防區呢？

其實如果你已經知道如何使用線尾電阻并且能連接一個探測器到一個有線防區， 那么把多個探測器連接到同一個有線防區就很容易， 最簡單的辦法就是把多個探測器進行串聯，在最后的那個探測器上面連接線尾電阻， 這樣就保證的整個連接有阻值：2.2K

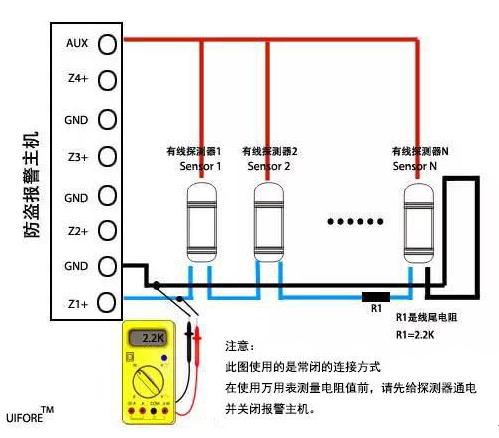

多個有線探測器連接到一個有線防區：
