2.4G RFID發射頭簡介及安裝方法

2.4G RFID發射頭相當于RFID標簽，安裝到學校的門口，當智能學生卡通過校門時智能學生卡會讀取發射頭的ID信息，根據讀到發射頭ID的先后順序進行方向識別。


1)電纜說明

發射頭使用標準RJ45以太網接口，集成PoE電源，4,5Pin為12V電源正極，7,8Pin12V電源負極。此設備供電、配置參數均使用直通線(網線的兩端均按T568B 接法)。
注：正常使用時只需要將發射頭RJ45接口使用直通線與電源適配器的P+D/OUT接口相連直即可。

2)安裝方法

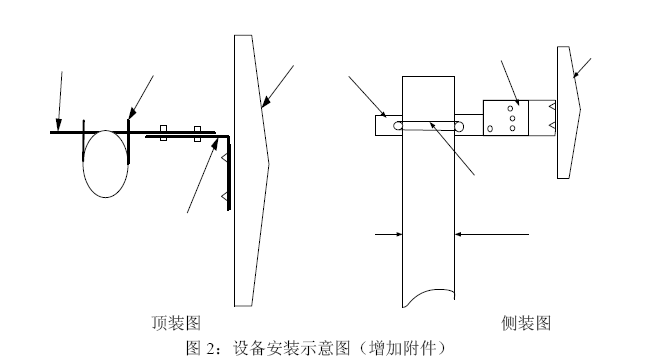

安裝請參考以下示意圖。

 說明：
    固定在讀寫器上有4個螺母（帶彈片、墊片）；
    L型方向調節器（主要用來調節上下方向的）；
    固定L型方向調節器的兩個螺母（帶彈片、墊片）；
    抱桿夾板（客戶自己配置）；
    U型鑼絲（帶彈片、墊片）（客戶自己配置）。

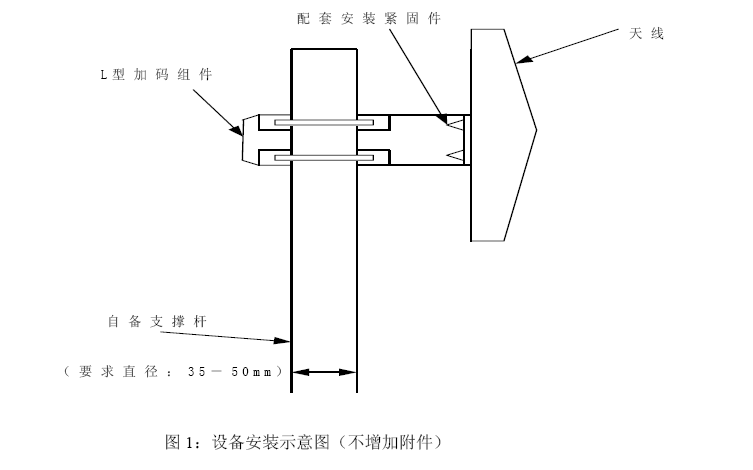

    天線配套安裝緊固件L型加碼組件自備支撐桿（要求直徑：35－50mm）

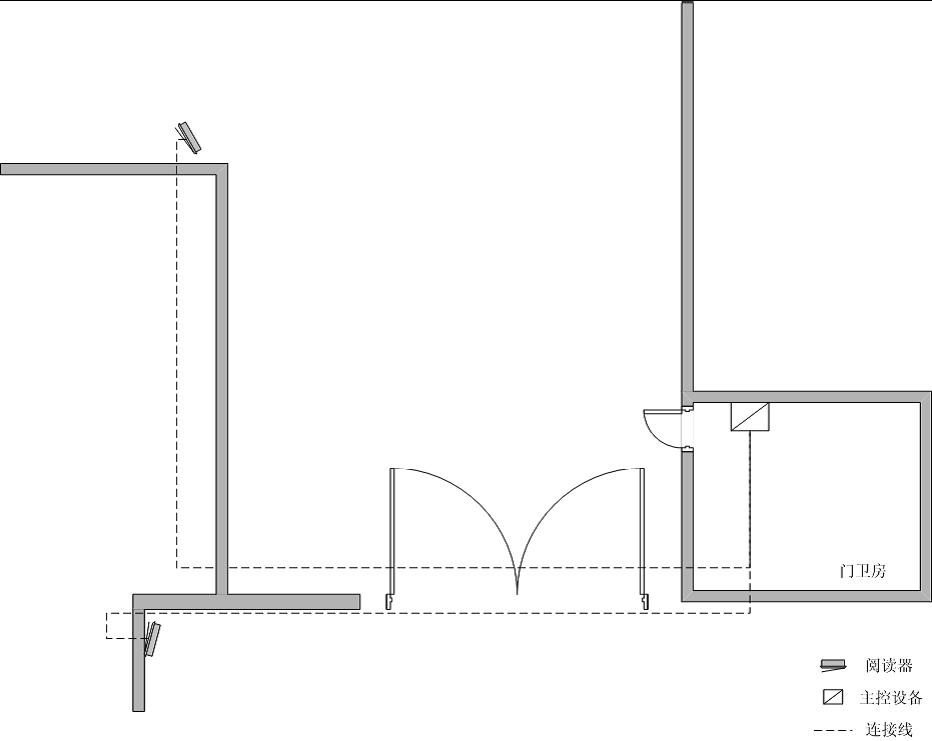

2.校門安裝示意圖

兩個2.4G RFID發射頭背靠背擺放，兩2.4G RFID發射頭之間距離盡量不小于3米，2.4G RFID發射頭安裝高度3至4米，對地有一個20˚C左右的傾斜。下圖為某所學校的現場施工圖，僅供參考。

因各個校門大門環境都有差別，需根據實際環境做相應的調整，如2.4G RFID發射頭角度、高度、2個進出2.4G RFID發射頭之間的間距，做到2個2.4G RFID發射頭交疊區域小，進出信號覆蓋盲區少。

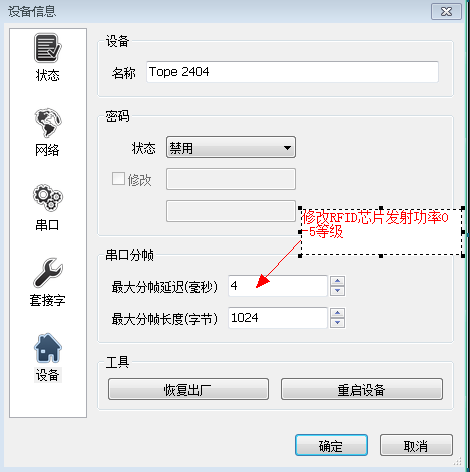

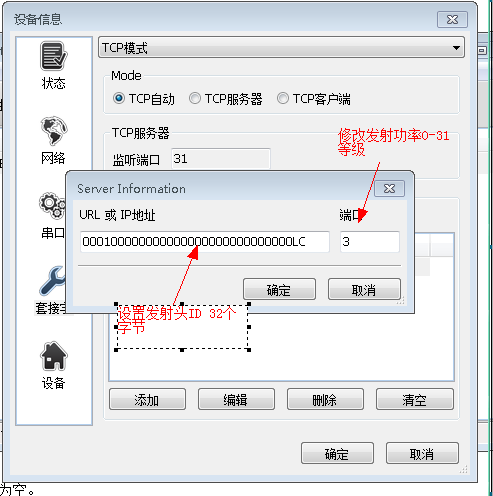

RFID發射頭功率調：

RFID芯片功率等級：
0--－12dBm
1--－6dBm
2--－4dBm
3--0dBm
4--4dBm
5--7dBm
